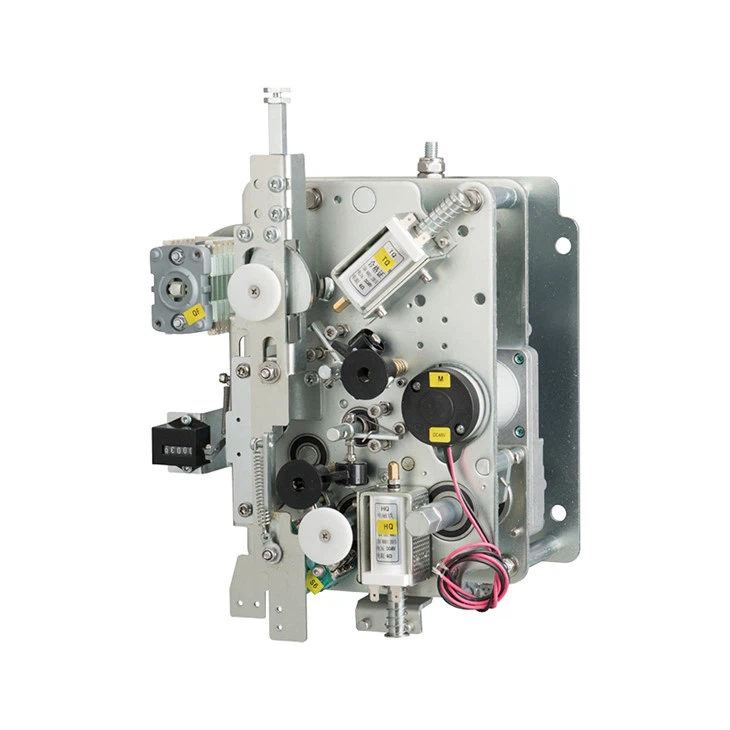

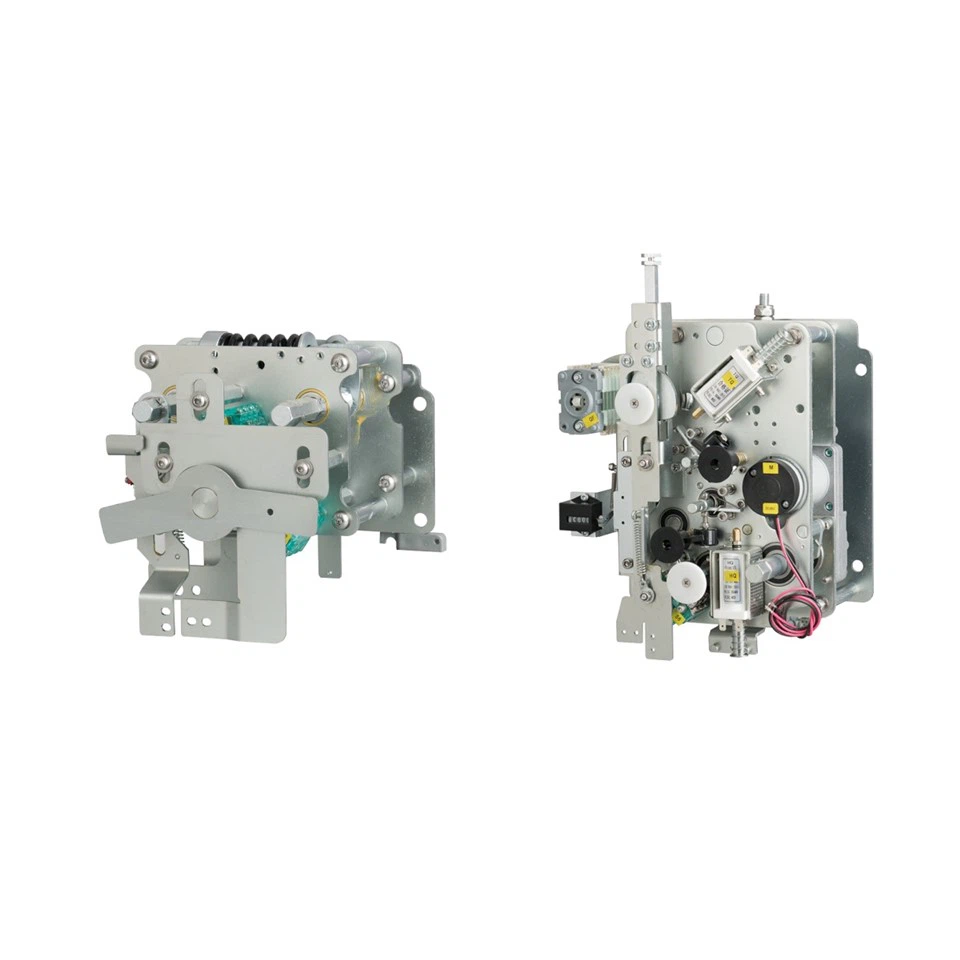

सर्किट ब्रेकर वसंत प्रभार संचालन तंत्र

यह जांचें कि क्या परिवहन के दौरान उत्पाद को विकृत कर दिया गया है . स्विच पर तंत्र को स्थापित करें और ठीक करें, समर्पित ऑपरेटिंग हैंडल को तंत्र के निचले दाहिने हिस्से में डालें, और इसे क्लॉकवाइज (या इलेक्ट्रिक मोटर पर बिजली) को घुमाएं जब तक कि "क्लिक" ध्वनि ऊर्जा भंडारण कार्रवाई को पूरा करने के लिए नहीं बनाई जाती है .}

ग्रीन नॉब को मोड़ें, और सर्किट ब्रेकर स्विच का मुख्य सर्किट मैकेनिज्म स्प्रिंग फोर्स . की कार्रवाई के तहत बंद हो जाएगा, जब विद्युत रूप से संचालित होता है, तो समापन कॉइल का लाइव मैकेनिज्म संचालन के लिए पूरी तरह से बंद हो जाता है, और उद्घाटन वसंत को एक ही समय में ऊर्जा के लिए संग्रहीत किया जाता है।

लाल घुंडी को मोड़ें, और सर्किट ब्रेकर स्विच का मुख्य सर्किट तंत्र वसंत बल . की कार्रवाई के तहत खोला जाता है या जब विद्युत रूप से संचालित किया जाता है, तो ऑपरेशन . के लिए ओपनिंग कॉइल का लाइव तंत्र पूरी तरह से खोला जाता है।
